廣西南寧火災(zāi)加固公司:混凝土是以水泥為膠凝材料，加粗骨料（石子）、細(xì)骨料（砂）、摻和料、外加劑等用水和，硬化而成的人工石。它在火作用下的機(jī)理可歸納為以下三個(gè)方面：
第一，表面受火處溫度升高比內(nèi)部快，內(nèi)外溫差引起混凝土開裂。火災(zāi)時(shí)，混凝土中各種水分迅速汽化，體積明顯膨脹，沖破障礙迅速逃逸，導(dǎo)致強(qiáng)度下降；
第二，水泥石受熱分解，加固材料使膠體的粘結(jié)力破壞，出現(xiàn)裂縫，表面發(fā)毛、起砂、呈蜂窩狀、出現(xiàn)龜裂、邊角潰散脫落等現(xiàn)象；
第三，骨料和水泥石間的熱不相容，水泥石受拉，骨料受壓，導(dǎo)致應(yīng)力集中和微裂縫的開展。(火災(zāi)房)結(jié)構(gòu)的檢測(cè)與加固工程流程,破壞的程度取決于溫度升高的速率、最高溫度和火作用持續(xù)的時(shí)間：當(dāng)溫度低于500℃時(shí)，澆水冷卻的混凝土強(qiáng)度低于自然冷卻后的強(qiáng)度，而高于600℃時(shí)，澆水冷卻后的強(qiáng)度高于自然冷卻后的強(qiáng)度。加固公司http://www.818541.cn/火對(duì)鋼材的主要影響，表現(xiàn)在原子熱振動(dòng)加劇并擴(kuò)散，產(chǎn)生軟化，到一定程度后可抵消硬化的影響。高溫時(shí)，原子間的結(jié)合力也有所降低，從而增加滑移變形，減少了抗滑能力。在1400℃時(shí)，鋼筋進(jìn)人液態(tài)，失去了抵抗荷載的能力。火災(zāi)時(shí)，鋼筋與混凝土間的粘結(jié)強(qiáng)度隨溫度升高呈下降趨勢(shì)，且對(duì)光圓鋼筋的影響比螺紋鋼筋更為突出。火災(zāi)對(duì)砌體的作用由磚塊材質(zhì)和砂漿性能決定，砂漿的彈性模量比磚的彈性模量小，熱膨脹比磚大，因而在高溫受壓時(shí)產(chǎn)生比磚塊更大的橫向變形。
加固建筑結(jié)構(gòu)的災(zāi)后檢測(cè)
建筑結(jié)構(gòu)加固前的檢測(cè)十分重要，它可以避免加固中的盲目性。但是，通過檢測(cè)所作的鑒定只能大概地確定結(jié)構(gòu)的現(xiàn)狀。為此，鑒定檢測(cè)工作必須盡可能多的調(diào)查、實(shí)測(cè)，以便對(duì)結(jié)構(gòu)的現(xiàn)狀作出較客觀的判斷。鑒定工作包括資料收集、現(xiàn)狀的檢測(cè)、抗力的驗(yàn)算和加固的建議。發(fā)生火災(zāi)后，首先應(yīng)由業(yè)主會(huì)同消防、設(shè)計(jì)、質(zhì)檢等部門對(duì)建筑物受損情況進(jìn)行調(diào)查及檢測(cè)，主要內(nèi)容應(yīng)包括：火災(zāi)溫度，結(jié)構(gòu)材料性能，受損結(jié)構(gòu)外觀及變形情況等。
火災(zāi)修復(fù)加固設(shè)計(jì)應(yīng)簡(jiǎn)單易行、安全可靠、經(jīng)濟(jì)合理；要注意被加固構(gòu)件的節(jié)點(diǎn)構(gòu)造和施工方法，保證加固部分與原結(jié)構(gòu)共同工作，并考慮加固對(duì)建筑物總體應(yīng)力變化的影響。
廣西南寧火災(zāi)房加固公司鏟除損壞的混凝土，必要時(shí)加鋼筋來保證結(jié)構(gòu)部件具有完全的承載力，按照需要的尺寸用相應(yīng)的混凝土給截面復(fù)原，加固可采用置換、繞絲、粘鋼和粘玻璃鋼等方式。對(duì)于不影響結(jié)構(gòu)部件的承載能力的輕度損害，只要鏟除松弛的混凝土部分，再進(jìn)行填補(bǔ)，作好混凝土表面，以保證鋼筋不受銹蝕。火
火災(zāi)柱子加固就是修復(fù)燒壞部位,然后包鋼灌注結(jié)構(gòu)膠.

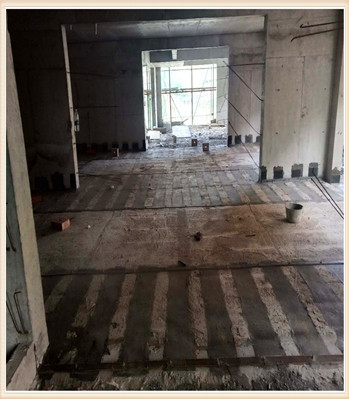

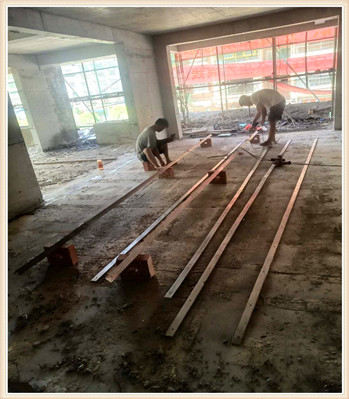

尤其是板梁大多總是在下側(cè)被燒損，即火災(zāi)損害主要在受拉區(qū)。主要是修復(fù),然后碳纖維加固增大截面,粘鋼,包鋼等等.
